自动耦合装置排污泵在污水中如何自动连接?

来源:浩帮美机电 | 发布日期:2022-04-03

自动耦合装置排污泵的作用:潜水排污泵安装在液面以下,集水坑比较深水质又差,当水泵发生故障时,人无法直接进到集水坑下面进行维修,自动耦合装置的好处就是不需要拆解管道,通过拉链就可以将水泵顺着滑轨从水下提出来,便于方便检修。当检修结束后,在沿着滑轨放到水下,水泵入位后,水泵出口会在自藕器的作用下良好对接,人不用跳到水池里面操作。

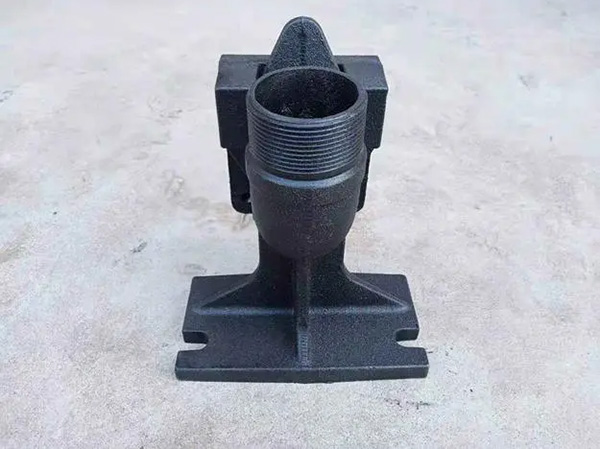

自动耦合装置排污泵本身分为四部分,一部分和水泵相连接叫耦合法兰,一部分安装在积水坑内叫底座,一部分安装在集水坑口叫上端固定板,一部分是导轨引导水泵安装到位和提升到坑外的滑杆。


自动耦合装置排污泵

在耦合底座与耦合法兰的接触面上都开有环形凹槽,凹槽上紧密固定有软密封垫,使耦合法兰和耦合底座的耦合接触面被环形密封凹槽密封牢固。当潜水泵从水坑上方降落时,耦合法兰上的凹槽和底座进口法兰上的凹槽先卡到一起,在潜水泵自重的作用下,两个法兰面将会贴在一起,泵的出口能和排出管自动锁紧,不需要螺栓连接,可以在方便潜水电泵自动装拆的同时,解决藕合的两个法兰之间大量漏水的问题。

该泵的材质有铸铁和不锈钢两种,根据潜水排污泵出水口径即可配套相同口径自动耦合装置,一般自动耦合装置型号有40mm~600mm出水口径。自动耦合底座固定于基底,导轨下端套在底座体上,上端套在导轨架的固定板上;上端固定板和底座调整垂直后将导轨架固定于水池壁上口,让导轨架稳定。

耦合法兰片用四个螺栓固定于泵体,起吊自动耦合装置排污泵,将耦合法兰片上的导向孔对准导轨,徐徐放下吊索,使泵沿导轨自由下滑,泵体出口与底座口即自动对准;松开吊索,在泵的自重作用下,使耦合法兰上的斜面与底座上相对应的斜面即可紧密贴合,这样就实现了泵和底座的自动耦合。需要起吊时,只需拉起吊索,使泵和耦合法兰与出水管脱开,将泵与耦合法兰沿导轨拉起即可。
