立式多级离心泵的详细构造,可以了解下!

来源:浩帮美机电 | 发布日期:2022-03-15

一般来说,立式多级离心泵在同一泵轴上安装多个叶轮,叶轮外侧为液体分流装置和泵壳。但如何在泵体内或泵外安装叶轮呢?没有其他两个方面;一个是泵体,泵轴导流装置沿轴水平部分,即所谓的水平多级离心泵;另一种方法是将垂直于叶轮的泵轴切割成多个部分,即所谓的节段多级离心泵。

介绍了多级离心泵的结构:

1.蜗壳泵体用于水平分裂多级离心泵。每个叶轮的外围都有相应的耳蜗腔,相当于在同一轴上安装了几个单级蜗壳泵,因此也被称为蜗壳多级泵。由于泵体的水平分割、吸入和排放口直接维护在泵体上非常方便,整个转子转子的改革只能在不删除连接管的情况下分离泵盖。泵的叶轮通常是偶数对称排列,大多数轴向力是平衡的,因此无需安装轴向平衡装置。

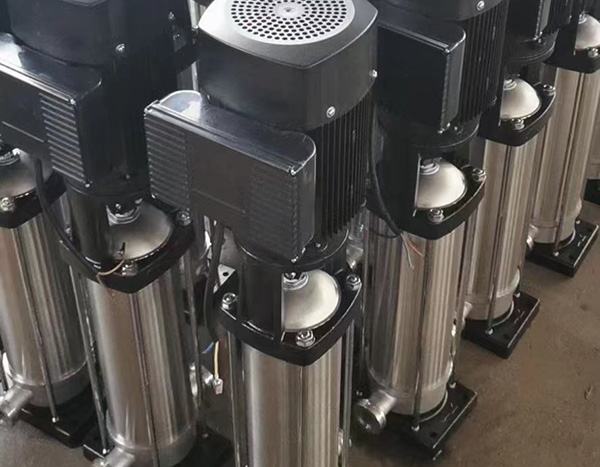

立式多级离心泵

2立式多级离心泵的结构:

安装在泵轴上的叶轮数量代表离心泵的级数。中间的每个叶轮都配备了导轮。导轮的功能与蜗壳基本相同,主要将动能转化为静压能。-它通常是单吸的,所有的入口都朝一个方向。为了平衡轴向力,在末端后面安装一个平衡板,并连接到前进口。转子可以沿轴向左右移动,通过平衡板的推力平衡叶轮组的轴向力,保持转子靠近平衡位置。轴的两端由轴承支撑,放置在轴承座上,轴的两端都有轴密封装置。

低压镉炉输送的液体温度一般在110℃左右结构与一般立式多级离心泵基本相同,大部分可相互使用。对于中压锅炉给水泵,由于工作压力高、温度低,轴密封装置的要求通常较高。除润滑外,一些轴承还通过循环水冷却。一些钢板用于将气缸盖滚到泵体外。泵的一些支架采用中央支架。
