CHL卧式离心泵叶轮的结构和基本原理是怎么样的?

来源:浩帮美机电 | 发布日期:2022-07-28

叶轮是CHL卧式离心泵 的关键部件。

(1) 闭式叶轮可用运送清除液体;半闭式和开式叶轮可用运送含有固态颗粒的混液,这类泵的效率低。闭式和半闭式叶轮在运转时,离开叶轮的一部分高压液体可漏入叶轮与泵壳之间的内壁中,因叶轮两侧液体吸进口气体压强低,故液体用于叶轮前、后边的压力不一,便构成了偏重叶轮吸进口的侧的轴向推力。该力推动叶轮向吸进口的侧移动,导致叶轮和泵壳碰触处摩损,严重时造成泵的振动,损坏泵的正常操作。在叶轮后盖板上钻好几个小孔,可减少叶轮两侧的压力差,从而减轻了轴向推力的不利影响,但同时也降低了泵的效率。这类小孔称作平衡孔。

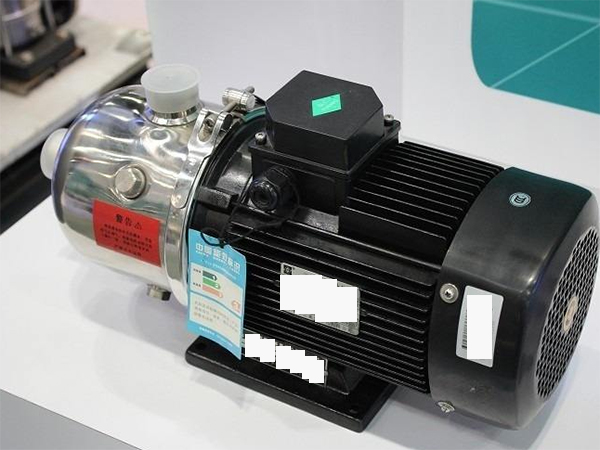

CHL卧式离心泵


(2) CHL卧式离心泵按吸液管方式不同可将叶轮分为单吸式与双吸式二种,单吸式叶轮结构简单,液体只能从一侧吸入。双吸式叶轮可同时从叶轮两侧对称地吸入液体,它不仅具有较大的吸液管水准,而且绝大多数消除了轴向推力。

(3) 根据叶轮上叶片中的几何结构,可将叶片分为后弯、径向和前弯三种,由于后弯叶片有利于液体的动能转换为静压能,因此被普遍采用。

CHL卧式离心泵为了减少离开叶轮的液体直接进入泵壳时因冲击而引起的能量损失,在叶轮与泵壳之间有时装置一个固定不动而带有叶片的导轮。导轮中的叶片使进入泵壳的液体逐渐转向而且流道连续扩大,使部分动能有效地转换为静压能。

如果你想了解更多产品,请咨询400-0576-988,或者联系我们客服,我们会全程为您服务!
